湖北永瑞 | 新能源高压线束设计要点分析

随着电动汽车和储能系统的快速发展，新能源高压线束作为电力传输的重要组成部分，其设计要求变得越来越严格。高压线束不仅需要满足电流和电压的需求，还必须确保系统的安全性、可靠性以及长时间的耐用性。

新能源充电桩线束解决方案

1. 导体选择与截面设计

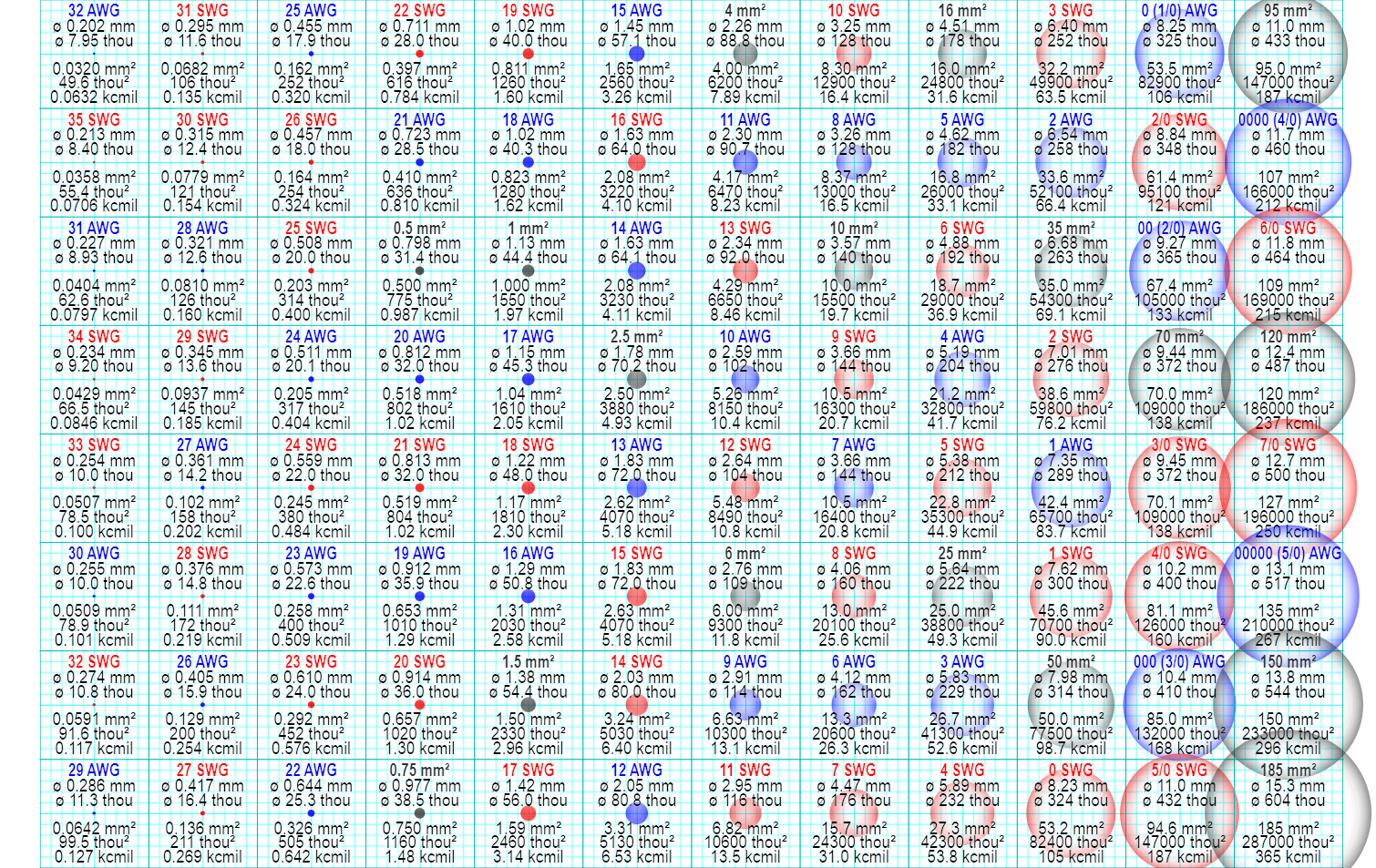

导体是高压线束的核心组件之一，其材料和截面设计直接决定了线束的电流承载能力和热管理能力。高纯铜或铜合金通常是导体的首选材料，因其具有优良的电导性和良好的热稳定性。线束的导体截面设计需要根据预期的电流负载进行精确选择，确保能够避免电流密度过大引起过热或电压降问题。设计时，可以参考IEC 60228标准，对导体截面进行合理的校核，以确保其满足应用需求。

2. 绝缘材料与耐高压要求

高压线束的绝缘材料必须具备足够的电气性能，尤其是在高压和高温环境下的耐受能力。常见的绝缘材料如交联聚乙烯（XLPE）和聚氯乙烯（PVC）等，能够有效承受高电压而不发生电击或电流泄漏。随着电压等级的提高，对绝缘层的要求也随之增加，特别是在电动汽车和储能设备中，线束绝缘层需要保证长期稳定性和抗电晕特性。根据IEC 61967标准，绝缘材料需要经受严格的电气和机械测试，以避免因老化或电场应力过大导致的绝缘故障。

3. 屏蔽与抗电磁干扰设计

高压电流的传输往往会产生电磁干扰（EMI），对周围的电子系统产生负面影响。因此，新能源高压线束的屏蔽设计变得尤为重要。为了抑制电磁辐射和增强系统的电磁兼容性（EMC），线束通常采用铜编织网或铝箔作为屏蔽层。这种屏蔽结构不仅能有效隔离外界电磁干扰，还能够防止电磁波对系统内部的影响，确保设备的稳定运行。线束的屏蔽层设计需确保良好的接地，符合ISO 11452-2等相关电磁兼容性标准。

4. 热管理与耐高温性能

高压线束通常面临较高的工作温度，尤其是在大电流和高功率应用中，温升问题显得尤为重要。导体和绝缘材料的热管理能力需要得到充分考虑，以避免因过热引发线束故障或电气事故。耐高温的绝缘材料，如交联聚乙烯（XLPE）和硅橡胶，常用于高压线束的制造，以满足长期高温工作环境的需求。此外，合理的线束布局与散热设计也能有效降低温度升高的风险，延长线束的使用寿命。

5. 连接器与端子设计

高压线束的连接器和端子在保证电流稳定传输方面发挥着至关重要的作用。高压连接器需具备高电压和高电流承载能力，并能够防止接触电阻引发过热问题。端子的接触性能要求非常严格，通常采用镀金或镀银工艺，以减少接触电阻并提高抗氧化能力。在设计连接器时，应确保其具有足够的密封性，符合IP67防水防尘标准，以适应不同环境中的使用需求。

6. 安全性与防护措施

新能源高压线束的安全性设计是至关重要的，尤其是在电动汽车和储能系统等高风险应用中。线束设计需满足阻燃和抗热要求，外部护套通常采用阻燃材料，如热塑性弹性体（TPE）或氟塑料（FEP），以减少火灾风险。此外，线束还需配备过电流保护装置，如保险丝或断路器，以防止因短路或电流过大引发的设备损坏或安全事故。

7. 环境适应性与耐久性

新能源高压线束常常需要在复杂的环境中使用，如高湿、高盐雾、强腐蚀等环境，这要求线束具备较强的环境适应性。为了提高线束的耐久性，外护套材料需要具备抗腐蚀、耐磨损和防水功能。尤其是在电动汽车和储能设备中，线束可能长期暴露在高湿度或盐雾环境下，因此抗腐蚀设计尤为重要。此外，耐疲劳性也是高压线束设计中不可忽视的因素，尤其是在汽车振动和机械应力较大的应用场景中。
